Сверим часы, — краткая история появления атомных приборов измерения времени

Прогресс не стоит на месте ─ совсем недавно в США были созданы высокоточные атомные часы, которые совершают ошибку в одну секунду за 300 миллионов лет. Эти часы, заменившие старую модель, которая допускала ошибку в одну секунду за сто миллионов лет, теперь задают стандарт американского гражданского времени. Давайте вспомним историю создания атомных часов.

1

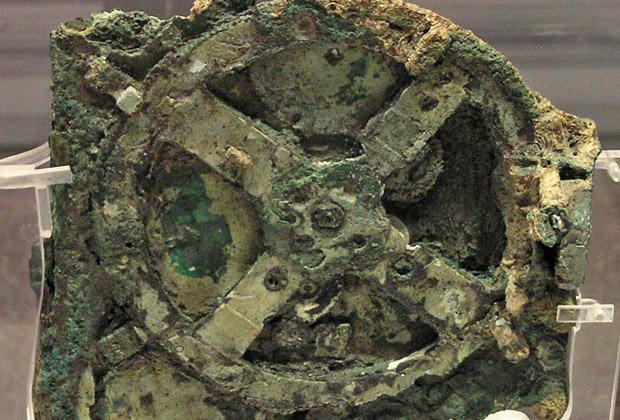

Фрагмент антикитерского механизма

Первый атом

Для того чтобы создать часы, достаточно использовать любой периодический процесс. И история появления приборов измерения времени ─ это отчасти история появления либо новых источников энергии, либо новых колебательных систем, используемых в часах. Самыми простыми часами являются, вероятно, солнечные: для их работы необходимо только Солнце и предмет, который отбрасывает тень. Недостатки этого способа определения времени очевидны. Водяные и песочные часы тоже не лучше: они пригодны лишь для измерения сравнительно коротких промежутков времени.

Самые древние механические часы были найдены в 1901 году рядом с островом Антикитера на затонувшем корабле в Эгейском море. Они содержат около 30 бронзовых шестерен в деревянном корпусе размером 33 на 18 на 10 сантиметров и датируются примерно сотым годом до нашей эры.

2

Фрагмент антикитерского механизма

В течение почти двух тысяч лет механические часы были самыми точными и надежными. Появление в 1657 году классического труда Христиана Гюйгенса «Маятниковые часы» («Horologium oscillatorium, sive de motu pendulorum an horologia aptato demonstrationes geometrica») с описанием устройства отсчета времени с маятником в качестве колебательной системы, стало, вероятно, апогеем в истории развития механических приборов такого типа.

Однако астрономы и мореплаватели все равно использовали звездное небо и карты для определения своего местоположения и точного времени. Первые же электрические часы изобрел в 1814 году Фрэнсис Роналдс. Однако первый такой прибор был неточным из-за чувствительности к изменениям температуры.

Дальнейшая история часов связана с использованием в устройствах разных колебательных систем. Представленные в 1927 году сотрудниками Лабораторий Белла кварцевые часы использовали пьезоэлектрические свойства кристалла кварца: при воздействии на него электрического тока кристалл начинает сжиматься. Современные кварцевые хронометры могут обеспечить точность до 0,3 секунды в месяц. Однако, поскольку кварц подвержен старению, с течением времени часы начинают идти с меньшей точностью.

С развитием атомной физики ученые предложили использовать в качестве колебательных систем именно частицы вещества. Так появились первые атомные часы. Идею о возможности использования атомных колебаний водорода для измерения времени предложил еще в 1879 году английский физик лорд Кельвин, однако только к середине XX века это стало возможным.

pic_c34ee5aea739b89a25325586c5775fac

Лорд Кельвин, предложивший идею атомных часов

В 1930-х годах американский физик и первооткрыватель ядерного магнитного резонанса Исидор Раби начал работать над атомными часами с цезием-133, однако начало войны помешало ему. Уже после войны в 1949 году в Национальном комитете стандартов США с участием Гарольда Лайонсона были созданы первые молекулярные часы, использующие молекулы аммиака. Но первые такие приборы измерения времени не были точными, как современные атомные часы.

Относительно малая точность была связана с тем, что из-за взаимодействия молекул аммиака между собой и со стенками емкости, в которой находилось это вещество, изменялась энергия молекул, и их спектральные линии уширялись. Этот эффект очень похож на трение в механических часах.

Позднее, в 1955 году, Луи Эсссен из Национальной физической лаборатории Великобритании представил первые атомные часы на цезии-133. Эти часы накапливали ошибку в одну секунду за миллион лет. Прибор получил название NBS-1 и стал считаться цезиевым эталоном частоты.

4

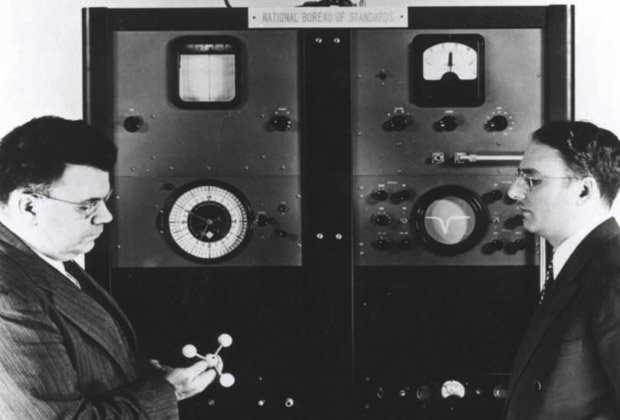

Изобретатель Гарольд Лайонс (справа) с первыми молекулярными часами (1949 год)

Принципиальная схема атомных часов состоит из кварцевого генератора, контролируемого дискриминатором по схеме обратной связи. В генераторе используются пьезоэлектрические свойства кварца, тогда как в дискриминаторе происходят энергетические колебания атомов, так что колебания кварца отслеживаются сигналами от переходов с разных энергетических уровней в атомах или молекулах. Между генератором и дискриминатором находится компенсатор, настроенный на частоту атомных колебаний и сравнивающий ее с частотой колебаний кристалла.

Атомы, используемые в часах, должны обеспечивать стабильные колебания. Для каждой частоты электромагнитного излучения существуют свои атомы: кальция, стронция, рубидия, цезия, водорода. Или даже молекулы аммиака и йода.

Эталон времени

С появлением атомных приборов измерения времени стало возможным использовать их в качестве универсального эталона для определения секунды. С 1884 года Гринвичское время, считавшееся мировым стандартом, уступило место эталону атомных часов. В 1967 году решением 12-й Генеральной конференции мер и весов одну секунду определили как продолжительность 9192631770 периодов излучения, соответствующего переходу между двумя сверхтонкими уровнями основного состояния атома цезия-133. Такое определение секунды не зависит от астрономических параметров и может воспроизводиться в любой точке планеты. Цезий-133, используемый в эталоне атомных часов, ─ единственный стабильный изотоп цезия со 100-процентной распространенностью на Земле.

5

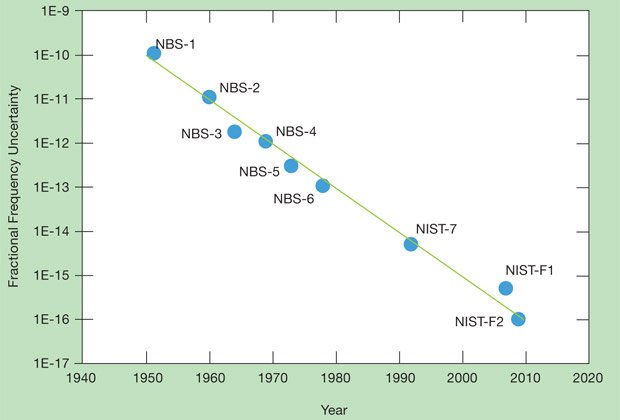

Точность атомных часов увеличивается (по данным Национального института стандартов и технологий США)

Атомные часы используются и в спутниковой системе навигации; они необходимы для определения точного времени и координат спутника. Так, в каждом спутнике системы GPS установлены по четыре комплекта таких часов: два рубидиевых и два цезиевых, которые обеспечивают точность передачи сигнала в 50 наносекунд. На российских спутниках системы ГЛОНАСС тоже установлены цезиевые и рубидиевые атомные приборы измерения времени, а на спутниках разворачивающейся европейской геопозиционной системы Galileo ─ водородные и рубидиевые.

Точность водородных часов ─ самая высокая. Она составляет 0,45 наносекунды за 12 часов. По всей видимости, использование Galileo таких точных часов выведет эту навигационную систему в лидеры уже в 2015 году, когда на орбите будет 18 ее спутников.

Компактные атомные часы

Hewlett-Packard стала первой компанией, которая занялась разработкой компактных атомных часов. В 1964 году ею был создан цезиевый прибор HP 5060A размером с большой чемодан. Компания и дальше развивала это направление, но с 2005 года продала свое подразделение, разрабатывающее атомные часы, компании Symmetricom.

6

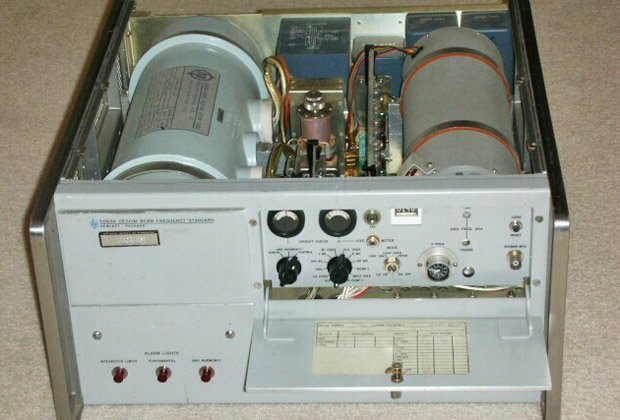

Цезиевые часы HP 5060A

В 2011 году специалисты Лаборатории Дрейпера и Сандийских национальных лабораторий разработали, а компания Symmetricom выпустила первые миниатюрные атомные часы Quantum. На момент выпуска они стоили порядка 15 тысяч долларов, были заключены в герметичный корпус размером 40 на 35 на 11 миллиметров и весили 35 граммов. Потребляемая мощность часов составляла менее 120 милливатт. Первоначально они были разработаны по заказу Пентагона и предназначались для обслуживания навигационных систем, функционирующих независимо от систем GPS, например, глубоко под водой или землей.

Уже в конце 2013 года американская компания Bathys Hawaii представила первые «наручные» атомные часы. В качестве основного компонента в них используется чип SA.45s производства компании Symmetricom. Внутри чипа располагается капсула с цезием-133. В конструкцию часов также входят фотоэлементы и маломощный лазер. Последний обеспечивает нагревание газообразного цезия, в результате чего его атомы начинают переходить с одного энергетического уровня на другой. Измерение времени как раз и производится за счет фиксирования такого перехода. Стоимость нового прибора составляет около 12 тысяч долларов.

7

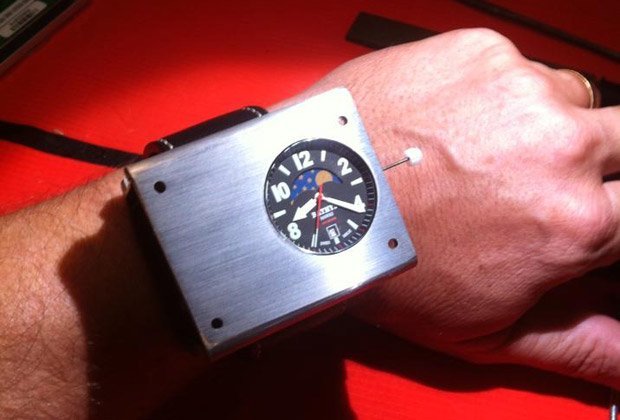

Наручные атомные часы

Тенденции к миниатюризации, автономности и точности приведут к тому, что уже в недалеком будущем появятся новые устройства с использованием атомных часов во всех сферах человеческой жизни, начиная с космических исследований на орбитальных спутниках и станциях до бытового применениях в комнатных и наручных системах.
