Микрокомпьютер Module MB 77.07 — русский ответ Raspberry Pi

Читая новости о запрете на поставку электронной компонентной базы из США для отдельных производителей в РФ, мы решили рассказать об одноплатном микрокомпьютере Module МВ 77.07, который был разработан в российском научно-техническом центре «Модуль» на базе одного из наиболее производительных российских процессоров архитектуры ARM. Также мы рассмотрим установку Linux-дистрибутива Debian на этот микрокомпьютер.

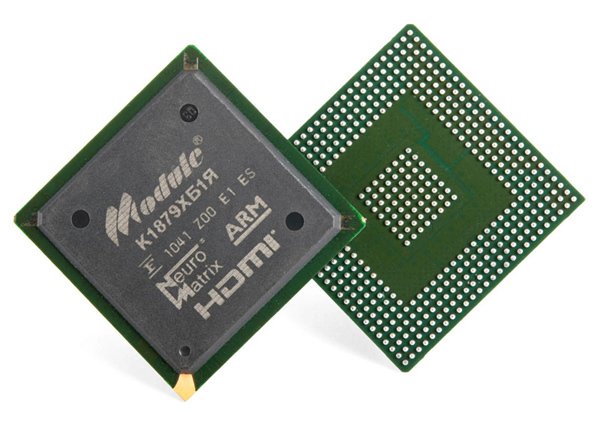

МВ 77.07 построен на базе системы на кристалле К1879ХБ1Я, которая также является разработкой НТЦ «Модуль». И хотя схема К1879ХБ1Я, в первую очередь, предназначена для использования в качестве декодера видеосигнала в различных ТВ-приставках, устройствах для видеонаблюдения и системах «умного дома», сам микрокомпьютер МВ 77.07 с этим процессором на борту позиционируется в том числе как система для энтузиастов-программистов и учебная плата для студентов. Таким образом, можно сказать, что это русский аналог Raspberry Pi. Давайте кратко разберем основные характеристики процессора К1879ХБ1Я, а затем — и самой платы.

Система на кристалле К1879ХБ1Я построена на основе двух процессорных ядер — ARM11 (ARM1176JZF-S ) и дополнительного DSP-процессора оригинальной архитектуры NeuroMatrix, который входит в блок декодирования аудиосигналов.

Рабочая частота ARM-процессора — 324 МГц (и DSP — тоже), не самая большая по современным меркам, однако мы смогли убедиться на собственном опыте, что она позволяет комфортно запускать ОС Linux и пользоваться достаточно богатой периферией процессора: аппаратными видеодекодерами H.264, MPEG-2, VC-1; 2D-видеоускорителем; 8-канальным аудиопроцессором на основе DSP; блоком демультиплексирования TS-потока; криптопроцессором с поддержкой алгоритмов AES и 3DES.

К1879ХБ1Я оснащен следующими интерфейсами:

• DDR2 SDRAM,
• NAND и SPI Flash,
• хостом HS USB 2.0,
• 10M/100M Ethernet,
• HDMI 1.2,
• I2S,
• S/PDIF,
• UART,
• SPI,
• I2C,
• JTAG,
• TS,
• GPIO.

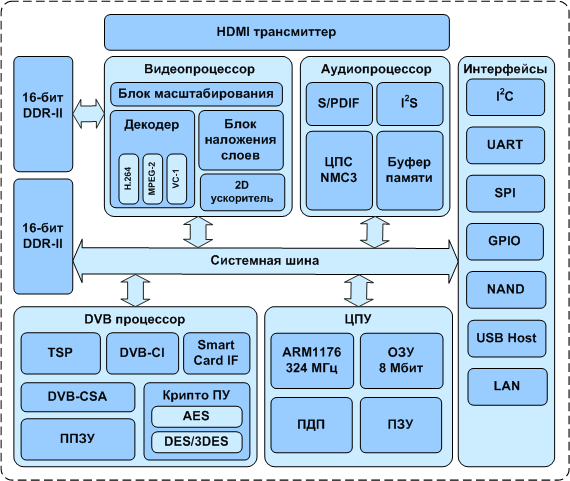

Функциональная схема SoC К1879ХБ1Я

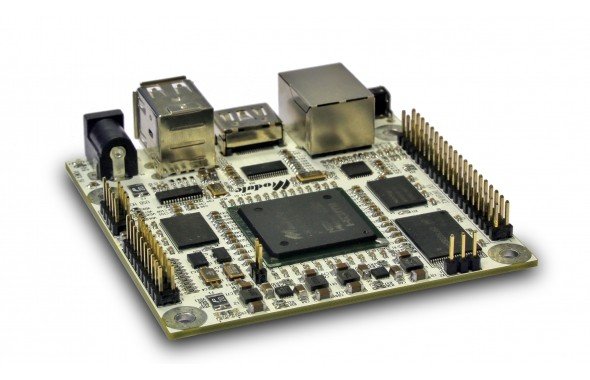

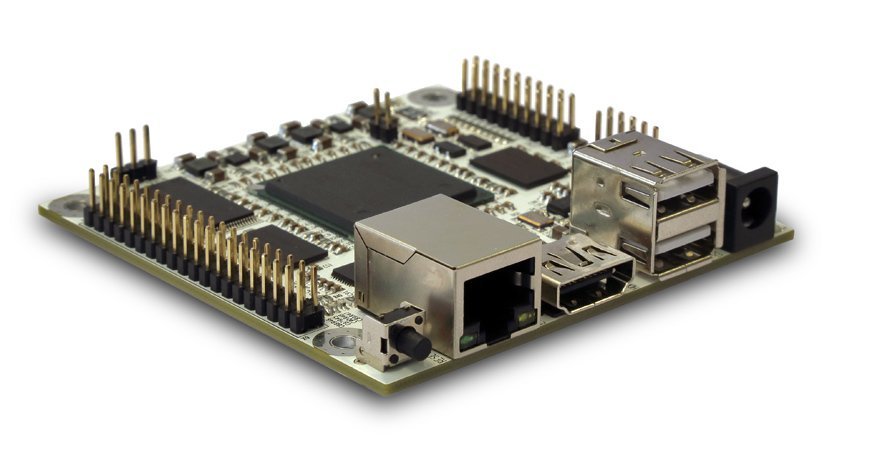

Перейдем к описанию самой платы МВ 77.07: её размер — 80×80 мм, помимо самого процессора на плате установлено 128 МБ системной памяти и 128 МБ видеопамяти (обе — DDR2-667 SDRAM), а также 1 ГБ NAND-памяти. Плата имеет следующие разъемы интерфейсов:

• 10М/100М Ethernet,
• два порта USB 2.0,
• HDMI 1.2.

Кроме этого, на «гребенки» по бокам выведены следующие интерфейсы:

• I2S,
• SPI Flash,
• TS (интерфейс транспортного потока),
• 8 GPIO,
• на отдельных разъемах UART, JTAG и два USB-порта.

Питание платы — 5 В, оценочная стоимость — в пределах 30 долларов.

В настоящее время для платы портированы загрузчик U-Boot и ядро Linux 2.6.33, разработаны драйвера для всех периферийных устройств, также сейчас завершается процесс портирования драйверов для Linux 3.10. Разработан ряд элементов конвейера gstreamer с поддержкой различных периферийных устройств (в частности, видеодекодера и видеоконтроллера). Для разработки под DSP-процессор существует NeuroMatrix SDK. Исходные коды U-Boot, Linux, а также сборочной системы Buildroot можно получить по запросу у НТЦ «Модуль».
