Гидроаккумулирующая электростанция

Вы уже знаете, что такая гидроаккумулирующая электростанция состоит из двух отстоящих на расстоянии друг от друга частей и работает только в пиковые моменты нагрузок в электросети. Резервуар с водой открывается, и вода течет вниз к турбинам. Как только нагрузка в сети падает, вода, при помощи остаточной электроэнергии, возвращается обратно в резервуар. Таким образом, получается, что ГЭС можно считать самодостаточным аккумулятором (ГАЭС).

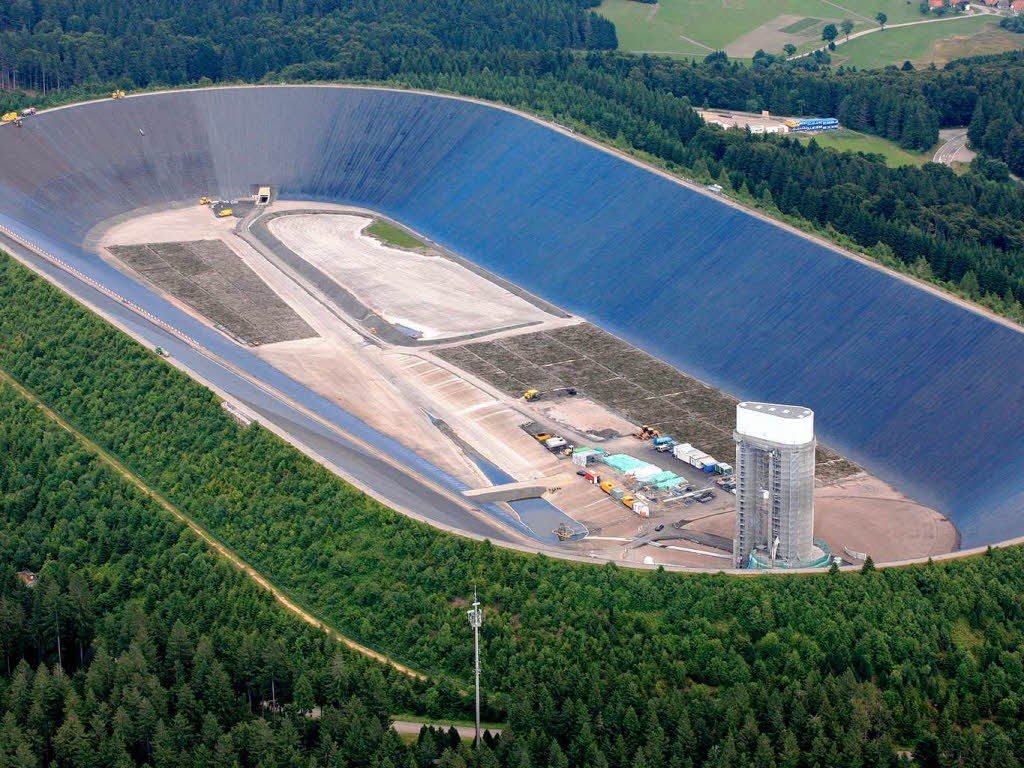

Посмотрите на швейцарскую ГАЭС Hornbergbecken …



Фото 2.



Строительство гидроаккумулирующей электростанции связано с необходимостью решать энергетич. задачи системы: покрытие суточных пиков графика нагрузки; создание резерва мгновенного ввдда и реактивной мощности (при работегидроаккумулирующей электростанции в режиме синхронного компенсатора); регулирование, частоты и режима работы тепловых электростанций.

Гидроаккумулирующие электростанции работают в двух режимах — насосном и турбинном. В первом случав гидроаккумулирующая электростанция, потребляя избыточную энергию от тепловых электростанций в часы наименьших нагрузок в системе (обычно 7—-12 час. в сутки), перекачивает воду из нижнего питающего водохранилища в верхний аккумулирующий бассейн (зарядка станции). Во втором случае гидроаккумулирующая электростанция работает в часы максимального потребления энергии в системе (2—6 час. в сутки). Расходуя воду из верхнего бассейна, она вырабатывает электроэнергию в систему (разрядка станции).

Фото 5.



В состав гидроаккумулирующей электростанции входят: нижн. питающее водохранилище (естеств. озеро, водохранилище гидроузла, существующее или специально создаваемое); верхний аккумулирующий бассейн (естественные высокогорные приточные или бесприточные озера, расположенные вблизи от нижнего водохранилища, или искусственно созданный водоем); здание стапции; напорный водовод, обычно металлич. или железобетонный; водоприемник, предназначенный для приема воды в верхний бассейн при работе станции в насосном режиме и забора воды из бассейна при работе станции в турбинном режиме.

Фото 6.

Гидромеханич. и электротехнич. оборудование в здании гидроаккумулирующей электростанции располагается обычно по схеме трехмашинной компоновки, при к-рой в агрегат входят насос, генератор- электродвигатель и турбина. Наиболее современная и совершенная двухмашинная компоновка состоит из обратимой турбины (турбина-насос) и генератора-электродвигателя.

Если верхний бассейн не имеет естественной приточности, Г. э. работает только на аккумулированной воде («чистая» гидроаккумулирующая электростанция). В отличив от нее, «смешанная» гидроаккумулирующая электростанция имеет дополнительную естеств. приточность и, т. о., работает на приточном стоке и аккумулированном объеме или в каскаде гидроэлектростанций. В последнем случае. в здании станции устанавливают дополнительно к основным турбинным агрегатам обратимые турбины или насосы для подкачивания воды в верхний бьеф водохранилища из нижнего.

Фото 7.



Гидроаккумулирующие электростанции обычно располагают вблизи крупных потребителей энергии и в районе мощных электростанций с благоприятными топография., геологич. и гидрологич. условиями, допускающими устройство верхнего бассейна и нижнего водохранилища в непосредственной близости друг к другу. Кпд от 0,6 до 0,7. Наиболее благоприятные гидрологич. условия для строительства Г. э.— наличие верхнего бассейна с естественной приточностью или использование существующих водохранилищ и озер.

Фото 8.



К сожалению не нашел информации именно про эту электростанцию, все только на немецком:

http://www.badische-zeitung.de/hotzenwald/emotionale-diskussion-ums-hornbergbecken-ii

http://www.gea.de/magazin/heimat+und+welt/die+energiewende+kommt+und+oekologen+laufen+dagegen+sturm.2089899.htm

Фото 9.



Фото 10.



Фото 11.



Фото 12.



Фото 13.



Фото 14.



Фото 15.



Фото 16.



Фото 17.



Фото 18.



Фото 19.



Фото 20.



Фото 21.



Фото 22.



Фото 23.



Фото 24.
